Класификация на продуктите

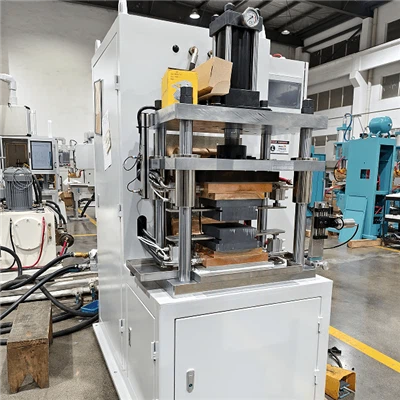

Машина за дифузионно заваряване на медни и алуминиеви шини



Haifei проектира и произвеждамашини за дифузионно заваряване на шини, ламинирани метални фолиаигъвкави електрически съединители. Оборудването съчетава контролирано електрическо съпротивление, нагряване, налягане, време на задържане и-специфични инструменти за приложение за консолидиране на зоната на фугата без конвенционален добавъчен метал.

Тази продуктова категория е разработена основно за проводящи компоненти, използвани в електрически превозни средства, системи за съхранение на енергия, разпределителни уреди, трансформатори и-разпределително оборудване. Изборът на машината се основава на материала на проводника, областта на свързване, отделната дебелина на слоя, броя на слоевете, необходимото налягане, електрическите характеристики и производствената цел. Клиентите могат да изпратят чертежи и представителни проби за оценка на процеса, преди окончателната конфигурация на оборудването да бъде потвърдена.





Изпратете своя чертеж на детайла



Гама оборудване за дифузионно заваряване



Haifei разделя оборудването си за дифузионно заваряване на-специфични серии, тъй като медните и алуминиевите проводници изискват различно нагряване, подготовка на повърхността, инструменти и настройки на процеса.

Flexible Copper Busbar Welder

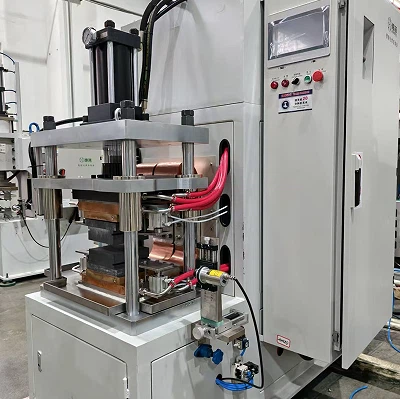

Дифузионен заваръчен апарат за медни серии

Серията Diffusion Welder for Copper е разработена за ламинирани медни фолиа, гъвкави медни шини, плетени проводници и други медни тоководещи-компоненти.

Тази серия включва различни мощности и конфигурации на пневматично, хидравлично или серво налягане. Подходящият модел се определя след преглед на областта на залепване, стека на материала, необходимото налягане и производствения цикъл.



Вижте дифузионен заваръчен апарат за мед

Серия апарати за дифузионно заваряване на алуминий

Серията Aluminium Diffusion Welder е предназначена за алуминиево фолио, алуминиеви шини и избрани проводящи възли на-базирана алуминий.

Тъй като алуминиевите повърхностни оксиди могат да повлияят на свързването, процесът трябва да бъде оценен според действителната сплав, състоянието на повърхността, дебелината на слоя и структурата на съединението. Препоръчват се представителни проби за тестване преди избор на машина.



Вижте машина за дифузионно заваряване на алуминий

HFVD-100-Q Aluminum Diffusion Welding Machine


Свързани продукти

Начало 123 Последната страница



Персонализирани системи за дифузионно заваряване



diffusion welding machine



За части, които не могат да бъдат обработени ефективно на стандартна машина, Haifei може да разработи персонализирана машина за дифузионно заваряване на шини със специални инструменти, модифицирана работна платформа, автоматизирана обработка на материали или специфичен за проекта{0}}контрол на процеса.

Обхватът на персонализиране се потвърждава чрез чертежи, тестване на проби и техническо споразумение. Може да включва:

  • Персонализирани размери на електрода и инструмента
  • Пневматично, хидравлично или серво управление на налягането
  • Модифицирана височина на товарене и работно разстояние
  • Автоматично товарене и разтоварване
  • Интеграция на роботи
  • Управление на рецепти и параметри
  • Конфигурация-на охладителната система
  • Защита на безопасността и процесни блокировки
  • Производствени и алармени{0}}записи на данни



Обсъдете персонализирана машина





Как работи машината за дифузионно заваряване на шини



Оборудването на HAIFEI прилага контролирано електрическо нагряване и налягане върху подготвената зона на фугата. Точният процес зависи от материала и структурата на детайла, но типичният производствен цикъл включва следните етапи.





Подготовка на повърхността

Масло, оксид, остатъци от покритие, неравности и неравни повърхности могат да попречат на постоянен контакт между слоевете. Необходимият метод за почистване или-обработка на повърхността трябва да бъде установен по време на тестване на процеса.

Подреждане и позициониране на слоеве

Фолиата, плочите или плетените проводници се подреждат според чертежа и се поставят в предназначения инструмент. Правилното позициониране предотвратява изместването на стека материал по време на компресия.

Първоначално херметизиране

Системата за натиск затваря инструмента и прилага програмираната сила. Равномерният контакт е важен, тъй като разликите в областта на свързване могат да доведат до неравномерно нагряване и непостоянна консолидация.

Контролирано електрическо отопление

Токът преминава през конфигурирания отоплителен кръг, за да повдигне зоната на фугата до необходимото състояние на процеса. Изходът, времето за нагряване и налягането трябва да бъдат съобразени с материала на проводника и областта на свързване.

Задържане под натиск

Детайлът остава компресиран за програмирания период, така че подреденият материал да може да се консолидира във връзката. Подходящата последователност на задържане се установява чрез действително изпитване на детайла.

Охлаждане и разтоварване

Съединението се поддържа в контролирано състояние по време на охлаждане, преди инструменталната екипировка да се отвори. Ръчно, полу-автоматично или автоматично разтоварване може да се конфигурира според необходимата производителност.



Успешният резултат зависи от целия процес, а не само от мощността на машината. Подготовката на повърхността, подравняването на слоя, състоянието на инструмента, разпределението на налягането, последователността на нагряване и охлаждане влияят върху завършеното съединение.



За какво е предназначено това оборудване



Тази категория се фокусира върху електропроводими части, а не върху структурно дифузионно свързване-с общо предназначение.

Подходящи детайли

Типично предназначение
Ламинирани метални фолиа Консолидиране на края на връзката при запазване на гъвкава секция
Гъвкави шини Произвеждане на компактна клемна зона за електрическо свързване
Плетени проводници Свързване или консолидиране на края на оплетка с клема или шина
Комбинации от твърди и гъвкави проводници Създаване на интегрирана връзка-за пренос на ток
Проводими компоненти на батерията Подготовка на стабилни връзки за батерия и модули{0}}за съхранение на енергия
Разпределителни уреди и съединители за трансформатори Изработване на проводящи съединения за силово оборудване



Оборудването не се представя като универсален заместител на пещи за вакуумно дифузионно свързване, системи за спояване, машини за ултразвуково заваряване или апарати за точково съпротивление. Haifei първо оценява материала, структурата на съединението и необходимия резултат, преди да препоръча процес на заваряване.



Избор на правилната машина за дифузионно заваряване



Моделът не трябва да се избира само по номинален KVA или максимално налягане. Две детайли със сходни външни размери може да изискват различни конфигурации поради техния набор от материали, зона на свързване и критерии за приемане.

Haifei преглежда следната информация по време на избора:



Елемент за избор

Информация за предоставяне

Защо има значение
Материал на проводника Степен на материала и всякакво покритие или покритие Влияе върху подготовката на повърхността и поведението при нагряване
Тип детайл Фолио, плоча, оплетка, гъвкава шина или комбинирана структура Определя инструменталната екипировка и метода на зареждане
Зона на залепване Дължина × ширина на необходимата фуга Влияе върху мощността на нагряване и разпределението на налягането
Материален стек Дебелина на един-слой и брой слоеве Влияе върху консолидацията и времето за обработка
Готови размери Необходима дебелина на фугата и толеранс на размерите Използва се за проектиране на инструменти и граници на процеса
Механично изискване Издърпване, срязване, обелване, огъване или друг тест за приемане Определя как трябва да се оценяват пробите
Електрически изисквания Изискване за контактно съпротивление или проводимост Важно за-текущо носещи компоненти
Производствена цел Количество за час, смяна или ден Определя метода на зареждане и нивото на автоматизация
Вариация на продукта Брой модели детайли и честота на смяна Влияе върху изискванията за инструменти и рецепти
Фабрични комунални услуги Напрежение, честота, охлаждаща вода и сгъстен въздух Използва се за потвърждаване на условията за инсталиране
Метод на проверка Стандарт за изпитване на клиента и изискване за запис Определя процеса на приемане



Ако процесът на заваряване все още не е потвърден, тестването на действителния детайл е по-надеждно от избора на модел от таблица с общи спецификации.



Изпратете информация за избор



Налягане-Системни конфигурации







Пневматична конфигурация

Пневматична система може да се обмисли за избрани детайли с подходяща зона на свързване и изискване за сила. Той има сравнително ясна структура, но наличното въздушно налягане и стабилността на силата трябва да бъдат проверени.



Хидравлична конфигурация

Хидравличното налягане обикновено се разглежда, когато приложението изисква по-висока сила или по-голяма площ на свързване. Хидравличната система, инструменталната структура и работната платформа трябва да бъдат проектирани около необходимото разпределение на налягането.



Серво{0}}контролирана конфигурация

Серво{0}}контролирана система за налягане може да се използва, когато проектът изисква програмируемо движение, контролирано позициониране или интегриране в по-автоматизиран производствен процес. Действителните контролни функции зависят от договорения дизайн на машината.





Методът на натиск трябва да бъде избран след теста на детайла. По-сложната система под налягане не създава автоматично по-добро съединение, ако отоплителният кръг, инструментите или подготовката на повърхността са неподходящи.



Типични приложения



Проводими компоненти на електрически превозни средства

Гъвкави шини и проводящи съединители се използват между модули на батерии, електрически контролни блокове и други високо{0}}токови компоненти. Оборудването за дифузионно заваряване може да бъде конфигурирано за консолидиране на краищата на ламинирани проводници преди пробиване, формоване или окончателно сглобяване.

01

Батерии и системи за съхранение на енергия

Батерийните пакети и шкафовете-за съхранение на енергия използват множество видове шини, гъвкави проводници и преходни компоненти. Необходимият процес зависи от материала на проводника, структурата на свързване и стандарта за електрическо приемане.

02

Ниско{0}}електричество и разпределителна апаратура

Разпределителните апарати, прекъсвачите, електрическите шкафове и-разпределителните системи изискват проводими части, способни да пренасят силен ток. Могат да се използват гъвкави връзки за приспособяване на толеранси на движение, вибрации или монтаж.

03

Трансформаторни гъвкави връзки

Трансформаторите използват гъвкави проводими връзки между намотки, клеми и външни шини. Конфигурацията на машината трябва да съответства на купчината проводници, структурата на клемите и наличното пространство за товарене.

04

Обработка на медна оплетка

Медните плитки може да изискват консолидиране на краищата, съединяване на терминали, рязане, формоване или комбинация от процеси. Когато проектът включва цялостна подготовка на плитка, а не само заваряване, HAIFEI може също така да оцени специална система за обработка или автоматизация.

05



От оценка на детайла до доставка на оборудване






Изпратете чертежи и изисквания

Осигурете чертежа на детайла, детайлите на материала, областта на свързване, целевия изход и стандарта за проверка.




Преглед на осъществимостта на процеса

Haifei оценява дали частта е подходяща за този процес на заваряване и идентифицира всяка липсваща техническа информация.




Примерно заваряване

При необходимост се тестват представителни проби. Клиентът и Haifei се договарят как ще бъде оценен резултатът.




Предложение за машини и инструменти

Капацитетът на оборудването, методът на налягане, структурата на инструментите, разположението на натоварването и контролните функции са предложени въз основа на изискванията за изпитване и производство.




Техническо споразумение

Потвърденият обхват на машината, помощните средства, функциите, методът на приемане и отговорностите се записват преди производството.




Производство и монтаж

Машината, инструменталната екипировка, електрическата система и приложимите компоненти за охлаждане се произвеждат и монтират съгласно споразумението.




Фабрично тестване

Работните последователности, контролите, алармите, функциите за налягане и договорените изпитания на детайла се проверяват преди доставката.




Поддръжка при инсталиране и пускане в експлоатация

Haifei предоставя договорената документация и дистанционна поддръжка или поддръжка за-специфична инсталация. Точният обхват на услугата е посочен в офертата и техническото споразумение.



Защо да изберете Haifei като ваш доверен партньор?



В областта на дифузионното заваряване техническата прецизност и доказаният опит определят лидерството в индустрията. HAIFEI предоставя цялостна поддръжка, от персонализиране на оборудването до разработване на процеси:



Оборудване и процес, оценени заедно

Haifei не избира машина за дифузионно заваряване само от мощността. Заготовката, инструменталната екипировка, отоплителният кръг, системата под налягане и методът на приемане се преглеждат като един проект.

Тестване-на базата на детайл

Клиентите могат да предоставят представителни части за изпитания за заваряване. Това позволява предложената конфигурация на машината да се базира на действителната площ на залепване и изискване за качество.

Персонализирано оборудване

Инструментите са проектирани около формата на детайла, стека от слоеве, метода на позициониране и размерите на завършените съединения.

Интеграция на автоматизацията

За проекти с по-голям{0}}обем машината може да се интегрира с товарене, разтоварване, роботи, конвейери и друго оборудване-на производствена линия.

Фабрично приемане

Договорената последователност на работа и тестовете на детайлите могат да бъдат проверени преди изпращане. Обхватът на приемане трябва да бъде определен в техническото споразумение.

Техническа поддръжка

Поддръжката може да обхваща инсталиране на оборудване, насоки за работа, настройка на процеса и отстраняване на неизправности. Договореностите за обслужване зависят от местоположението на проекта и обхвата на поръчката.



ЧЗВ относно машините за дифузионно заваряване



В: За какво се използва машина за дифузионно заваряване?

A: Машина за дифузионно заваряване се използва за свързване на метални части чрез налягане, топлина и време на задържане. Обикновено се използва за медни шини, алуминиеви шини, ламинирани медни фолиа, гъвкави съединители и електропроводими части.

В: Каква е разликата между дифузионно заваряване и съпротивително заваряване?

О: Съпротивителното заваряване обикновено създава топлина чрез електрическо съпротивление в точката на заваряване. Дифузионното заваряване съединява метални повърхности при контролирана топлина и налягане, без добавъчен материал. Често се използва за по-големи области на залепване, ламинирани фолиа и проводими части, които се нуждаят от стабилно повърхностно залепване.

В: Може ли машина за дифузионно заваряване да заварява мед и алуминий?

О: Да, медните и алуминиевите части могат да бъдат дифузионно заварени в някои приложения, но процесът трябва да бъде тестван в съответствие с дебелината на материала, състоянието на повърхността, зоната на заваряване и необходимата якост.

Въпрос: Капацитетът на машината избран ли е според областта на залепване?

О: Зоната на свързване е важен фактор, но не е единственият. Трябва също да се вземат предвид типът материал, купчината фолио, необходимата сила, отоплителният кръг, производственият цикъл и критериите за приемане.

В: Предлага ли се пробно заваряване преди поръчка на машината?

A: Да. Haifei може да предостави примерни тестове за заваряване, когато клиентът предостави материали, чертежи или мостри на продукти. Това помага да се потвърди процесът преди окончателния дизайн на машината.



modular-1

Вземете персонализирано решение за машина за дифузионно заваряване

Свържете се с HAIFEI днес за оферта за персонализирана машина за дифузионно заваряване, която да отговори на нуждите на вашата фабрика! Нашите инженери бързо ще предоставят решения, които да ви помогнат да подобрите производствената ефективност и качеството на заваряване.

Поискайте безплатна оферта

Wuxi Haifei Intelligent Equipment Co., Limited е добре-известна като един от водещите производители и доставчици на машини за дифузионно заваряване в Китай. Моля, бъдете сигурни, че ще закупите висококачествена машина за дифузионно заваряване, произведена в Китай тук от нашата фабрика. За ценова консултация се свържете с нас.
