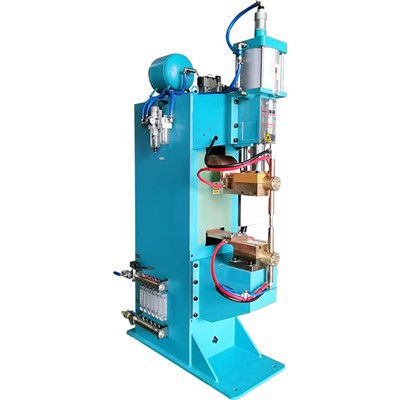

Приложението на MFDC машини за точково заваряване в производството на автомобилни врати

Автомобилните врати, особено външните панели, са класифицирани като повърхности от клас А, изискващи най-високо ниво на естетическо качество. Тези компоненти са прецизно-заварени от множество слоеве поцинкована стомана (обикновено с дебелина от 0,6 mm до 1,2 mm).

Качеството на заваряване е не само жизненоважно за целостта на конструкцията, но също така пряко влияе върху уплътняването, акустичните характеристики и крайната визуална привлекателност на автомобила.

В традиционното производство, използвайки стандартен ACмашини за точково заваряванеза сглобяване на врата представлява няколко значителни предизвикателства:

1. Изгонване и вдлъбнатина:Характерът на преминаване през нулата на променливотоковия ток води до нестабилно подаване на топлина, което води до изтласкване на заваръчен шев (пръски), което залепва за повърхности от клас A. Освен това дълбоките повърхностни вдлъбнатини значително увеличават разходите за шлайфане и довършване след-заваряване.
2. Непоследователни хапки:Закъснялата реакция на тока води до лоша консистенция на размера и здравината на заваръчния елемент в много-слойните тънки пластини, което може да доведе до оплаквания за качество, като течове на вода или необичаен шум в кабината.
3. Тесни места във времето на цикъла:По-дългите цикли на разреждане на променливотоковите машини се борят да отговорят на високите -изисквания за темпото на съвременните автомобилни производствени линии (напр. По-малко или равно на 45 секунди на единица).

За да се постигне "нулево изтласкване, ниска деформация и висока консистенция" при високи производствени скорости, средночестотните машини за точково заваряване с постоянен ток (MFDC) се превърнаха в глобален индустриален стандарт. Wuxi Haifei Welding Equipment Co., Ltd. потвърди стойността на MFDC технологията в три основни измерения чрез успешни внедрявания за множество местни и международни OEM производители.

Външните панели на вратите имат почти-нулев толеранс за изтласкване на заваръчен шев. Машините за точково заваряване MFDC се справят с този проблем на основно ниво чрез техния уникален принцип на работа.

Традиционните променливотокови заварчици (50Hz/60Hz) произвеждат синусоидален ток, който пресича нулата два пъти на цикъл. Това причинява значителни колебания във входящата топлина и енергийна нестабилност-основните двигатели на изтласкването на заваръчния шев.

• MFDC инверторна технология: Машините за точково заваряване MFDC коригират входящото променливотоково захранване и използват инвертор, за да го преобразуват във високо-честотен променлив ток (1000Hz или по-висока), който след това се коригира отново в плавен изходен постоянен ток. Този високо{3}}честотен постоянен ток елиминира нулевата-точка на пресичане, осигурявайки непрекъснато и стабилно подаване на топлина.
• Много{0}}етапно управление на формата на вълната: Машините за точково заваряване MFDC на Haifei поддържат много{1}}етапно програмиране на формата на вълната (напр. предварително-нагряване, основно заваряване и закаляване).

1. Предварително-нагряване: Ниско{1}}токова фаза, която омекотява контактните повърхности и намалява първоначалния термичен шок.
2. Основен заваръчен шев: Висока-прецизност, стабилно подаване на ток за образуване на равномерен заваръчен шев.
3. Закаляване: Контролирано намаляване на-тока, което намалява напрежението след-заваряване, като допълнително минимизира деформацията и дълбочината на вдлъбнатина.

Това ниво на гранулиран контрол намалява изтласкването с над 85%, което позволява на повечето станции за заваряване на врати да премахнат изцяло процеса на смилане. Частите могат да се придвижват директно до бояджийския цех, което драстично намалява производствените разходи.

Чрез използване на по-кратки времена за заваряване и по-стабилен ток, машините MFDC позволяват оптимизирано налягане на електрода, контролирайки ефективно дълбочината на вдлъбнатините след -заваряване.

Друго предизвикателство при заваряването на врати е припокриването на много-слойни тънки плочи (напр. 0,7 mm + 0.9 mm). Тези тънки материали имат ниска твърдост и изискват изключително прецизен контрол върху налягането и изместването по време на процеса на заваряване.

Студените заварки и непостоянните късове често се появяват, когато електродите се разтоварят преди детайлът да е напълно компресиран.

• Сензори за изместване на електродите:Оборудването на Haifei интегрира високо{0}}прецизни сензори за изместване, за да постигне истински контрол на затворен-контур „натисни-първо,-разреди-по-късно“. Системата следи движението на електрода в реално-време, като гарантира, че заваръчният ток започва само след отстраняване на празнините и достигане на зададеното налягане.
• Енергийна повторяемост:Високо{0}}прецизното управление на MFDC машините осигурява повторяемост на енергията в рамките на ±2%. Тази консистенция е крайъгълният камък на качеството на заваръчния къс.

Автомобилните OEM производители изискват строги, количествено измерими стандарти за качество на заварките.

• CPK стойности:CPK (индекс на капацитета на процеса) на диаметъра на заваръчния къс е ключов показател за последователност. С MFDC контрол, CPK за диаметър на самородното парче може да се стабилизира на По-голямо или равно на 1,67 (ниво на качество Six Sigma), далеч надвишаващо обичайното изискване на индустрията от 1,33.
• Якост на срязване:Механичната якост на заваръчния шев трябва да отговаря на проектните спецификации. Заваръчните шевове на вратите обикновено изискват якост на срязване по-голяма или равна на 4,5 kN. Машините за точково заваряване на MFDC последователно отговарят и надхвърлят този стандарт, като гарантират дългосрочна-структурна надеждност на вратата.

В автоматизираните производствени линии машината за точково заваряване трябва да се синхронизира перфектно с високо-скоростните роботи, за да отговори на взискателните времена на цикъла.

Типичната автомобилна врата има 30–50 заваръчни точки, което изисква общо време на цикъл под 45 секунди. Това означава, че средното време за заваряване-включително позициониране, заваряване и движение на робота-трябва да бъде приблизително 1 секунда.

• Бързо разреждане и зареждане:Машините за точково заваряване Haifei MFDC разполагат с цикъл на разреждане от 0,6 секунди и поддържат „зареждане по време на движение“. Докато роботът се придвижва от точка А до точка Б, заварчикът завършва своя цикъл на зареждане, позволявайки му да се разреди незабавно при пристигането в точка Б. Това значително намалява времето без-заваряване.
• Безпроблемна интеграция:Оборудването осигурява стандартизирани Profinet или EtherNet/IP интерфейси за високо-скоростна, безпроблемна комуникация с големи индустриални роботизирани системи като FANUC, ABB и KUKA.

Казус от основна линия за производство на OEM врати показа:

• Увеличаване на капацитета:Благодарение на високите скорости на цикъла и надеждността, капацитетът-на една смяна се увеличи с 18%.
• Спестяване на разходи:С драстичното намаляване на експулсирането и преработката, годишните разходи за труд и ремонт бяха намалени с над $85 000 (приблизително . 600 000 RMB).
• OEE показатели:Общата ефективност на оборудването се стабилизира на над 90%.

Съвременното производство на автомобили изисква пълна проследимост на жизнения цикъл за качеството на продукта.

• VIN{0}}Архивиране на ниво:Всички параметри на заваряване (ток, напрежение, време, изместване) се архивират автоматично от VIN (идентификационен номер на превозното средство) и се съхраняват локално или се качват в MES.
• Готови за одити на място:По време на OEM одити на качеството, системата може незабавно да извлече исторически данни за всяка една заварка на всяка дадена врата. Това осигурява пълна верига от доказателства за качество, гарантирайки, че компанията лесно преминава през най-строгите одити.

Заключение

Прилагането на машини за точково заваряване MFDC в производството на автомобилни врати е повече от просто техническо надграждане; това е скок във философията на качеството. Той трансформира заваряването от високо-рисков, високо-процес на преработка във високо-прецизна, предвидима автоматизирана операция.

Машините за точково заваряване Haifei MFDC с техния прецизен контрол на топлината, интелигентна синхронизация и пълна проследимост са ключовите партньори в постигането на високо-качество, високо-ефективно производство на врати-помагайки на производителите да преминат от просто „държане на частите заедно“ към постигане на „невидимо качество“.
